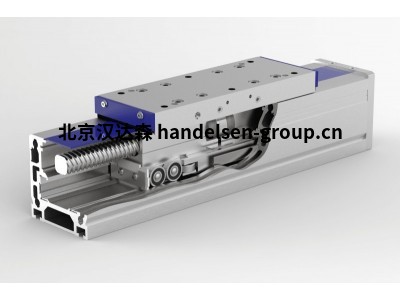

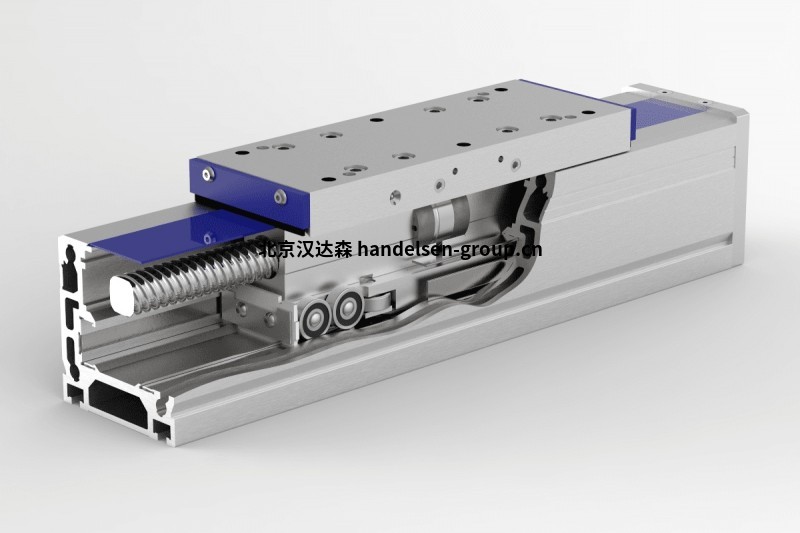

HSB线性单元Beta-80-SOS-M应用于机床加工中心
HSB线性单元Beta-80-SOS-M技术解析
Beta-80-SOS-M是德国HSB Automation GmbH公司HSB-beta®系列中的核心型号，自1996年推出以来已成为市场上应用广泛的机械线性单元之一。该型号采用滚珠丝杠驱动（SOS）与HSB滚柱导轨组合，专为需要高进给力、高精度定位的工业自动化应用而设计，广泛应用于机床加工中心、自动化生产线、物料搬运系统及新能源设备等领域。
| 邱佳悦 QQ：2850590586 手机：13370157291 电话：010-64717020-117 传真：010-84786709-666 邮件：sales3@handelsen.cn |  |  |
技术参数
| 参数类别 | 具体指标 |
| 驱动系统 | 配备HSB KGT系列滚珠丝杠驱动，丝杠直径20mm，标准导程5mm（M2550配置），动态额定载荷达16,100N；单螺母适配器设计（4×M8接口），适配器长度58h6，总安装高度102mm |
| 导向系统 | 配置HSB滚柱导轨尺寸20，配备12个HSB LR 20滚柱，单个滚柱动态载荷1,500N，静态载荷600N；最大线速度2.5m/s，最大加速度20m/s² |
| 轴承配置 | 固定端：2个角接触球轴承+1个深沟球轴承；浮动端：深沟球轴承，Loctite 641固定轴承，MSR螺母采用Loctite 243锁固并标记 |
结构设计与性能优势
高刚性铝型材基础：Beta-80-SOS-M基于专门开发的80×80mm铝型材建造，该型材具有良好的刚性，为导轨和驱动系统提供稳固的安装基础。型材表面经阳极氧化处理，六槽设计便于不锈钢导轨带的安装和附件固定。
降噪与润滑优化：主轴支座集成消音装置，有效降低高速运行时的噪声水平。配置直锥形黄油嘴，便于日常润滑维护，延长滚柱导轨和丝杠螺母的使用时长。
防护设计：可选配遮蔽胶带系统（Cover Band），有效保护内部导轨和驱动部件免受粉尘、碎屑等污染物侵入，提高单元在恶劣工业环境下的使用时长和可靠性，适用于机床加工、木工机械等多尘环境。
精度与负载能力
Beta-80-SOS-M的最大导向负载FZ为1,500N，最大进给力FX达4,000N，重复定位精度可达±0.05mm级别。标准滑架长度有210mm和270mm两种规格，特殊长度可根据需求定制。该型号在A、B两侧均无突出量（0.0mm），便于紧凑空间安装。
典型应用场景
| 应用领域 | 适配特性 |
| 机床与加工中心 | 用于刀具进给系统、工件定位装置及辅助轴驱动，高刚性和高精度特性满足金属切削加工的使用要求 |
| 自动化生产线 | 在装配、检测、搬运等环节实现精确的线性运动控制，模块化设计便于与多轴系统集成 |
| 新能源设备 | 应用于光伏组件层压机、锂电池装配线及风力发电变桨系统，防护设计适应多尘、潮湿环境 |
| 特殊定制 | 可配置不同导程丝杠（5/10/20/50mm）、双滑架、反向旋转螺杆（R/L版本）等变体，满足个性化需求 |
